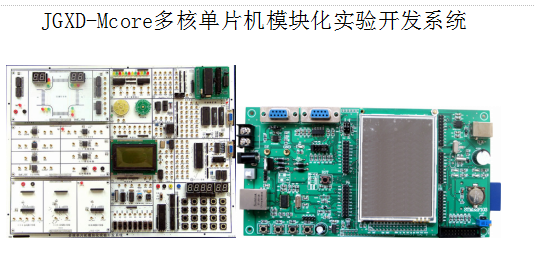

JG XD-Mcore多核單片機模塊化實驗開發系統
一、系統簡介
JGXD-Mcore多核單片機模塊化實驗開發系統(簡稱系統)，CPU配置靈活，接口擴展無極限。支持MCS-51、 C8051F020 、MCS-96、 AVR 、 PIC等 單片機和CPLD/FPGA實驗和開發，一改傳統實驗箱實驗電路在板模式，系統分成兩部分：系統控制部分（右側）和實訓擴展區（左側），實訓擴展區的實驗?zāi)K可以按需配置，節省資源。適合“51/96/AVR/PIC/MSP430單片機原理及接口技術”、 “CPLD/FPGA原理及其應用技術”教學實驗大綱要求，配有豐富的實驗?zāi)K，提供完善的實驗例程，是各高等院校開展微處理器教學、課程設計、電子設計競賽及科研開發的理想設備。
二、系統組成：
·硬件：
（1）控制部分組成： 單片機CPU插卡區，系統控制芯片（1032），64K程序存儲器（w27c512），64K數據存儲器（61256x2），開放式4*5鍵盤電路，開放式6位動態數碼管顯示電路，配有二個串口接口，CPU資源全部引出。單片機CPU插卡區標配為51KH-CPU卡(AT89S52) ，其余卡為選配。
（2）輸入/ 輸出： 128*64 LCD圖文電路（或字符式1602 LCD），單脈沖發生器，8MH時鐘分頻，8位開關邏輯電平輸入/ 輸出電路，排針∕鎖緊孔轉接口、音頻功放，0～5V可調模擬量，PWM電路、射極跟隨器，ISP在線下載接口，打印口。
（3）接口芯片：二片 8255；
（4）控制對象： 喇叭、蜂鳴器、小型直流電機、步進電機、繼電器等；
（5）實訓擴展區： 提供總線接口，可選配我公司各種擴展模塊或自行擴展設計。
·軟件：
系統配置2000/xp等操作平臺的單片機仿真調試軟件，支持匯編、C51語言編譯、調試；單片機在線下載軟件等。
·電源：
系統內置高性能直流穩壓電源。
·機箱：
系統配置輕便鋁合金箱子作為實驗儀機箱。
三、系統主要特點
在傳統實驗箱基礎上精心改版，以多CPU、小系統、易擴展為設計思想，系統控制部分只提供實驗所需的公共資源和控制信號，三個實訓擴展區為實驗、實訓模塊提供系統總線接口。
（1）多CPU：CPU 仿真器和實驗系統徹底分開，實驗系統只留CPU接口不含CPU，這樣只要更換不同CPU卡，就可支持不同類型CPU實驗開發。目前支持的CPU為AT89S52，KEILC51，C8051F020，80C196KB，AVR，PIC，MSP430等。
（2）支持EDA開發： 通過選配EDA擴展卡，實現EDA和單片機兩合一，可分別控制實驗電路。
（3）模塊化： 提供眾多的實驗?zāi)K（見五）和開放式鍵盤、顯示器、串口等,為適應多種方式實驗提供可能。
（4）二次開發： 系統將地址總線、數據總線、控制總線全部引出，系統板留有實訓擴展區，用戶可按照BUS接口總線的定義自行開發所需的接口模塊，使系統可以無限升級，真正成為一個開放式的系統。
（5）在線下載： 在線編程自動識別,無需開關切換，不需編程器，可直接燒錄AT89S5X單片機。
（6）二種工作方式： 一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。
四，CPU卡種類（可選）
1, 51KH—CPU (AT89S52)
2， Keil—CPU （SST89E58）
3, C8051F020—CPU
4, 96K—CPU （80C196KB）
5, Atmega16/32核心板
6, Pic16F877核心板
7, MSP430F168核心板
還可完成Labview虛擬儀器實驗
五，實驗?zāi)K內容（可選）
1，AD類ADCOM
(1) 0809 AD實驗
(2) 0832 DA 實驗
（3）8253定時計數器接口
（4）8250異步通信接口
（5）8251通信接口
2，串并類DWE-1645
（1）74LS164芯片組成串轉并
（2）74LS165芯片組成并轉串
（3）138譯碼
（4）MAX813L看門狗
3，串行總線類DWE_I2C
（1）TLC549芯片組成串行AD轉換
（2）TLC5615芯片組成串行DA轉換
（3）24C02 I2C RAM
（4）PC8563日歷鐘
（5）93C46串行EEPROM
（6）LM331 V/F壓頻轉換
（7）LM331 F/V轉換
（8）紅外線收發
4，語音錄放DWE_8120
（1）ISD1110語音錄放
（2）8155擴展接口,
5，通行類DWE_COM
（1）1581芯片USB總線接口
（2）SJA1000芯片和TJA1050芯片組成CAN總線接口
（3）RTL8019AS芯片以太網接口
6，鍵盤顯示類DWE_DISK
（1）4X4矩陣鍵盤
（2）8個獨立鍵盤
（3）8位靜態顯示
7，LED點陣類DWE_LEDIC
（1）LED16X16點陣
（2）18B20數字溫度測量
（3）485通信接口
（4）IC卡座接口
8，交通燈類DWE_JTD
。含數碼管倒計時的道路模擬交通燈
9，IO接口類DWE_IO579
(1)8259中斷接口電路
（2）8279鍵盤顯示接口電路
（3）簡單IO擴展
9，靜態顯示類DW_4511PV
（1）六位BCD碼譯碼電路
（2）PS2鍵盤接口
（3）VGA接口
（4）1HZ~24M信號源
10，EDA類DWE_321C6
（1）ISPLSI 1032E CPLD可編程電路
（2）EP1C6T144 FPAG可編程電路
11, LCD類DWE_LCD
(1)LCD12864點陣型液晶顯示
(2)LCD1602字符型液晶顯示
12，IC座擴展類DWE_ICZ液晶顯示
。8P,14P,16P,20P,40P各一只。
13,. 實訓模塊。。。
14.RTOS嵌入式操作系統例程
15.高速AD/DA模塊(選配)
16.大容量FLASH讀寫實驗(選配)
17.各種實訓模塊
18 全向云臺控制實驗
19基于調制信號的光通信實驗
流量檢測，液位測量，心電監測，脈膊測量，呼吸測量，血壓測量，風速測量，紅外測溫，紅外液位測量，二維運動，運動小車，二氧化碳濃度測量，酒精濃度測量，實用溫度控制，齒輪傳感器，光纖傳感器，氣壓傳感器，色彩識別儀，激光測距儀，火焰?zhèn)鞲衅�，語音機器人，機器人小車，機器人滅火器，智能小車，高精度電子稱， 激光虛擬鍵盤
夢幻LED燈
無線供電，字符圖形任意更改
激光電子琴,電子血壓計實驗?zāi)K
六、實驗項目
·51/96部分實驗(不注明僅為51)
(一)軟件實驗
（1）清零程序； (51/96)
（2）拆字程序； (51/96)
（3）拼字程序； (51/96)
（4）數據區傳送子程序； (51/96)
（5）數據排序?qū)嶒?yàn)； (51/96)
（6）查找相同數據個數； (51/96)
（7）無符號雙字節快速乘法子程序； (51/96)
（8）多分支程序； (51/96)
（9）脈沖計數實驗；
（10）電腦時鐘實驗。
(二)硬件實驗
（1）P1口亮燈實驗； (51/96)
（2）P1口轉彎燈實驗； (51/96)
（3）P3.3口輸入，P1口輸出實驗； (51/96)
（4）工業順序控制實驗； (51/96)
（5）8255 A、B、C口輸出方波實驗； (51/96)
（6）8255 PA口控制PB口； (51/96)
（7）8255控制交通燈； (51/96)
（8）簡單I/O擴展實驗；☆ (51/96)
（9）A/D0809轉換實驗；☆ (51/96)
（10）D/A0832轉換實驗；☆ (51/96)
（11）8279鍵盤顯示實驗；☆ (51/96)
（12）通用打印機實驗；☆ (51/96)
（13）微型打印機打印字符、曲線、漢字實驗；☆
（14）數碼管倒計時的道路模擬交通燈；☆
（15）I2C儲存卡讀寫實驗；☆
（16）語音芯片ISD1420控制實驗（錄音）；☆
（17）語音芯片ISD1420控制實驗（放音）；☆
（18）繼電器控制實驗； (51/96)
（19）步進電機控制； (51/96)
（20）8253方波實驗；☆ (51/96)
（21）小直流電機調速實驗；☆
（22）16*16 LED點陣顯示實驗；☆
（23）128*64 LCD液晶顯示實驗；
（24）8250可編程異步通訊接口實驗（自發自收）；☆
（25）8251可編程通訊接口實驗（與PC機）；☆
（26）單片機RS232/485串行發送實驗（雙機通訊）；
（27）單片機RS232/485串行接收實驗（雙機通訊）；
（28）CAN總線通訊接口實驗；☆
（29）以太網TCP/IP協議接口實驗；☆
（30）USB2.0通訊接口實驗�！�
（31）DS18B20單總線溫度測量實驗 ☆
（32）紅外線遙控收發實驗 ☆
（33）TLC549串行A/D轉換實驗 ☆
（34）TLC5615 10位D/A串行轉換實驗 ☆
（35）PCF8563 I2C日歷時鐘實驗 ☆
（36）看門狗實驗 ☆
（37）PWM實驗
（38）射極跟隨器
（39）AT24C02 I2C總線存儲器讀寫實驗 ☆
（40）串行存儲芯片93C46讀寫實驗 ☆
（41）LM331電壓/頻率轉換實驗 ☆
（42）74LS164 串入并出實驗 ☆
（43）74LS164 串入并出實驗 ☆
（44）74LS138譯碼器實驗 ☆
（45）8155輸入，輸出，SRAM實驗 ☆
·AVR部分實驗
（1）模擬比較器
（2）模數轉換實驗
（3）8255控制實驗
（4）定時器/計數器8253
（5）廣告燈顯示
（6）數模DAC0832轉換
（7）鍵盤顯示實驗
（8）LED點陣顯示實驗 ☆
（9）LCD12864液晶顯示
（10）端口輸入輸出控制
（11）步進電機
（12）直流電機控制
（13）串口收發實驗-
（14）中斷實驗-
（15）定時器計數器實驗
（16）定時器比較匹配實驗
（17）PWM脈寬調制實驗
（18）*輸入捕獲ICP實驗(紅外解碼)
（19）I2C兩總線接口實驗
（20）繼電器
（21）單總線實驗(數字溫度測量) ☆
（22）串行模數轉換(TLC549) ☆
（23）串行模數轉換(TLC5615) ☆
·PIC部分實驗
（1）跑馬燈實驗
（2）PC口控制PD口
（3）看門狗實驗
（4）定時器0編程實驗
（5）定時器1編程實驗
（6）定時器2編程實驗
（7）計數器0編程實驗-
（8）計數器1編程實驗
（9）內核模數轉換
（10）中斷實驗
（11）SPI三線串行通信實驗
（12）DAC數模轉換實驗
（13）LCD1602顯示實驗
（14）數字溫度計顯示實驗
（15）I2C總線實驗
（16）LCD12864顯示實驗
（17）PIC內部EEPROM讀寫實驗
（18）PIC內部FLASH讀寫實驗
（19）PWM輸出實驗
（20）捕捉比較實驗
（21）PSP并行輸入輸出實驗
（22）比較匹配輸出實驗
·MSP430部分實驗
（1）跑馬燈顯示實驗
（2）內核AD采樣實驗
（3）D/A轉換實驗
（4）FLASH讀寫實驗
（5）內部溫度傳感器實驗
（6）看門狗實驗
（7）看門狗定時器實驗
（8）DMA實驗
（9）時基模塊應用
（10）串口收發實驗
（11）定時器A比較功能實驗
（12）定時器A定時實驗
（13）PWM實驗
（14）LCD1602液晶顯示實驗
（15）LCD12864液晶顯示實驗
（16）數字溫度傳感器測量顯示實驗 ☆
（17）內部比較器實驗
（18）LED點陣顯示實驗 ☆
（19）端口中斷實驗
另配有Labview虛擬儀器實驗例程
注：實驗項目打☆星號為選配接口模塊實驗。
產品說明：
系統簡介
JGXD-Mcore多核單片機模塊化實驗開發系統(簡稱系統)，CPU配置靈活，接口擴展無極限。支持MCS-51、 C8051F020 、MCS-96、 AVR 、 PIC等 單片機和CPLD/FPGA及ARM實驗和開發，一改傳統實驗箱實驗電路在板模式，系統分成兩部分：系統控制部分（右側）和實訓擴展區（左側），實訓擴展區的實驗?zāi)K可以按需配置，節省資源。適合“51/96/AVR/PIC/MSP430單片機原理及接口技術”、 “CPLD/FPGA原理及其應用技術”教學實驗大綱要求，配有豐富的實驗?zāi)K，提供完善的實驗例程， 另配有Labview虛擬儀器實驗例程, 是各高等院校開展微處理器教學、課程設計、電子設計競賽及科研開發的理想設備。
