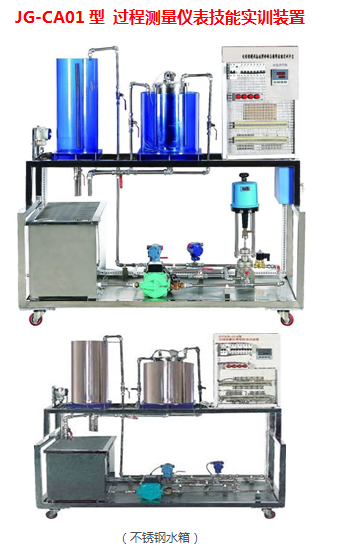

JG-CA01 型 過程測量儀表技能實訓裝置
一、產品概述
本過程測量儀表技能實訓裝置平臺的設計結合了目前職業院�！痘y量及儀表》、《過程儀表測量》、《過程檢測儀表》以及《儀表測量工操作實訓》等課程實訓大綱的要求。通過該實訓裝置的使用和學習，學生能夠掌握有關過程儀表的測量及自動化儀表的安裝、測量及使用。
二、系統特點
1. 對象系統為不銹鋼框架，所有器件均為不銹鋼材料設計
2. 傳感器的二次測量儀表安裝在網孔板上，方便學生在現場進行各項操作
3. 控制部分采用不銹鋼網孔板，將現場信號通過接線端子排直接接到測量儀表，增強了學生的動手能力，同時對于現場儀表的接線更加直觀明了
4. 對象系統設計美觀，開放性好，為學生實訓提供了一個較好的實訓對象
三、技術性能
1. 輸入電壓：單相三線～ 220V ± 10% 50HZ
2. 工作環境：環境溫度范圍為 -5 ℃～ +40 ℃ 相對濕度＜ 85% （ 25 ℃）海拔＜ 4000m
3. 整體尺寸： 160cm × 75cm × 154cm
4. 裝置容量：≤ 3kVA
四、系統組成
（一）被控對象（不銹鋼框架）：
1. 動力系統： 1 套
2. 水箱： 2 套
3. 儲水箱： 1 套
4. 液位： 1 路壓力變送器進行水箱液位檢測
5. 流量： 1 路渦輪流量計進行管道流量檢測
6. 壓力： 1 路差壓變送器進行閥門前后端壓力差檢測
7. 溫度：共 2 路， 1 路 PT100 和 1 路 K 分度熱電偶對各自的介質溫度檢測
8. 管路：若干
9. 閥門：若干
（二）控制系統（網孔板）：
1. 網孔板： 1 套
2. 漏電保護器： 5 個
3. 開關電源： 1 個
4. 單相調壓模塊： 1 個
5. K 分度熱電偶冷端補償器： 1 個
6. 接線端子排：若干
7. 智能儀表： 1 個
配件：常用工具及裝置配套件
五、實訓項目
1. 實訓裝置的結構組成和系統認識
2. 傳感器工作原理的認識
(1) 壓力變送器的工作原理認識
(2) 渦輪流量計的工作原理認識
(3) 差壓變送器的工作原理認識
(4) PT100 熱電阻的工作原理認識
(5) K 分度熱電偶的工作原理認識
3. 傳感器安裝測量技能實訓
(1) 壓力變送器的檢測
(2) 渦輪流量計的檢測
(3) 差壓變送器的檢測
(4) PT100 鉑電阻的檢測
(5) K 分度熱電偶的檢測
（不銹鋼水箱）
|
