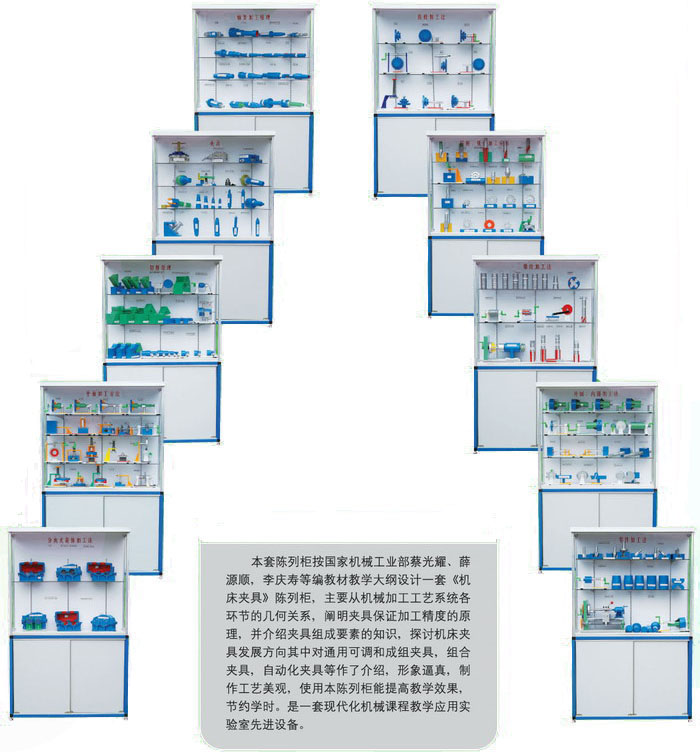

機床夾具設計示教陳列柜是按國家機械工業部蔡光耀、薛源順、李慶壽等主編的教學大綱一套《機床夾具》陳列柜，主要從機械加工工藝系統各環節的幾何關系，闡明夾具保證加工精度的原理，并介紹夾具組成要素的知識，探討機床夾具發展方向，其中對通用可調和成組夾具、組合夾具、自動化夾具等作了全面的介紹，是學校各機械專業的理想的 機械陳列柜 。
序號與名稱 |
機床夾具陳列柜內容 |
第一柜
機床夾具及功能 |
車具的工作原理、銑床夾具的工作原理、液壓銑鍵榴夾具、彈簧心軸、車床改拉床的夾具。 |
第二柜
工作的基本定位要求 |
平面幾何體的六點定位、軸類幾何體的六點定位、盤類幾何體的六點定位、軸類工件定位時的支承點的布置、支承板、可調支承（ 3 件）、輔助支承、 V 形塊的結構形式、（ 4 件）。 V 形塊的應用。 |
第三柜
工件的夾緊 |
雙向夾緊工件的壓板機構、自夾機構、斜楔組合夾緊機構、鉤形手轉位壓板、萬能自調壓板、快速螺旋夾緊機構、螺旋壓板機構、圓偏心夾緊機構。 |
第四柜
定心夾緊機構 |
虎鉗式定心夾緊機構（ a ）、虎鉗式定心夾緊結構、斜楔式滑柱定心夾緊機構、偏心式定心機構、彈簧夾頭和心軸（ a ）、彈簧夾頭和心軸（ b ）、 V 形彈性盤定心機構（ a ）、 V 形彈性盤定心機構 (b) 。 |
第五柜
夾具的傳動裝置 |
固定式雙作用活塞式氣瓢（ a ）、固定式雙作用活塞式氣瓢（ b ）、車床用固定式氣缸、氣動用管接頭（ a ）、氣動用管接頭 (b) 、氣動用管接頭 (c) 、手動轉閥、導氣接頭的結構、腳踏式氣閥。 |
第六柜
專用夾具的設計方案 |
主軸連接式車具（ a ）、主軸連接式車具 (b) 、固定式鉆楔、翻轉式鉆楔、雙孔鉆床夾具、加工雙孔的鉆模、工藝孔的應用、直線進給銑具的工作原理、機床夾具的裝配。 |
第七柜
氣動夾具實例 |
氣動夾緊裝置、調速器、氣動卡盤的傳動裝置、活塞式分離傳動部件、固定在床頭箱前端上的氣動夾具、單向作用薄膜氣缸、活塞式組合氣缸。 |
第八柜
分度裝置的夾具件 |
立軸式通用轉臺、臥軸式通用轉臺、分度對定機構的手動操縱機構（ a ）、分度對定機構的手動操縱機構（ b ）、分度對定機構的手動操縱機構（ c ）、使用鉆床夾具加工均布小孔。 |
第九柜
典形組合夾具 |
模塊化銑鏜床夾具、組合夾具裝置、齒輪室蓋翻轉式鉆床組合夾具、鉆床半自動化夾具。 |
第十柜
現代機床夾具發展 |
按零件槐相性歸組（ 4 ）件、通用可調鉆模、成組車床夾具、快速調整機構（ a ）、快速調整機構（ b ）、斜楔夾緊機構。 |
