JGXDT-18 A型 通用電工技術實驗臺 |
|
|
JGXDT-18A型 通用電工技術實驗臺
一、產品的特點
實驗桌中央配有通用電路板，電路板注塑而成，表面布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路，元件盒盒體透明，直觀性好，盒蓋印元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。元器件放置在實驗桌下邊左右柜內，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。

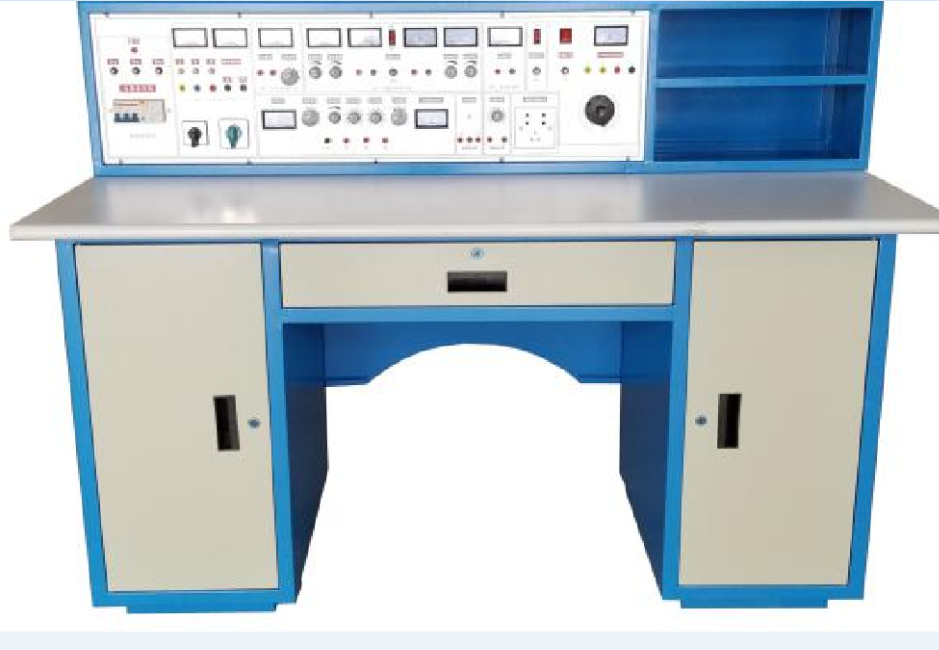

參考圖片：

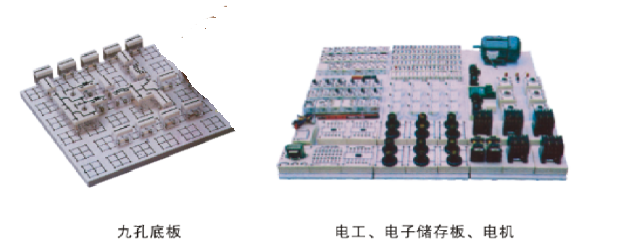

實驗板參考圖片：
二、實驗臺及操作桌結構
1．實驗臺鐵質噴塑外殼尺寸：123×35×20cm
2．三相保險座
3．三相電源輸入指標
4．總開關：實驗臺電源總開關，帶漏電、過載保護
5．試驗按鈕：試驗漏電開關漏電功能
6．電源輸入指示1只
7．電源輸出指示3只(紅、綠、黃三色)
8．交流電壓表：指示輸出線電壓
9．電壓轉換開關：與電壓表配合使用，監示輸出線電壓的大小與對稱情況
10．接線座5只：A單元三相四線及地線輸出
11．電流表W相電流輸出指示
12．O/I開關：三相四線電源輸出控制
(提高安全系數)
13．接線座2只：B單元交流低壓電源輸出
14．電表(2A)：B單元交流電流指示
15．旋鈕：B單元3-24V交流低壓選擇輸出
16．開關：C單元雙路直流穩壓電源開關
17．旋鈕：C單元雙路Ⅰ路穩流調節
18．旋鈕：C單元雙路Ⅱ路穩流調節
19．接線座2只：C單元Ⅰ路直流穩壓輸出
20．保險座：C單元雙路穩壓電源保險
21．電表4只：雙路穩壓電源電壓、電流指示
22．接線座：D單元直流5V穩壓輸出
23．電表：D單元電流0.5V輸出指示
24．開關1：控制各低壓交流電、信號源
25．開關2：控制E單元交直流調壓電源
26．電表：E單元交流電壓輸出指示
27．接線座4只：E單元交流、直流輸出口
28．旋鈕：E單元0～240V電壓調節
29．插座：G單元220V輸出插座
30．旋鈕：音頻功率放大器音量調節
31．接線座2只：音頻信號輸入
32．按鈕：?jiǎn)未蚊}使能開關
33．接線座3只：?jiǎn)未蚊}沖輸出口
34．電表：函數發生器正弦波輸出電壓指示
35．旋鈕：正弦波輸出三級衰減幅度粗調
36．旋鈕：正弦波輸出口
37．接線座：正弦波輸出口
38．旋鈕：矩形波輸出幅度調節
39．接線座：三角波輸出口
40．旋鈕：函數信號發生器頻率細調
41．接線座：矩形波輸出口
42．旋鈕：函數信號發生器五級頻率粗調
43．電表：函數發生器輸出頻率指示
44．萬用表：MF47型
46．實驗桌面尺寸：160×70cm
47．通用電路板：規格35×90cm，元件盒在其上任意拼插進行實驗
48．儲存板：放置元件盒
49．左儲存柜：放置儲存板
50．抽屜：放置常用工具
51．右儲存柜：放置儲存板
53．工具
三、實驗臺主要技術指標
1、輸入工作電源：三相四線。
2、輸出電源及信號
A單元：三相四線
B單元：交流3、6、9、12、15、18、24V
C單元：雙路恒流穩壓電源（具有過載及短路保護功能），二路輸出電壓都為0～30V，內置式繼電器自動換檔，由多圈電位器連續調節，使用方便，輸出最大電流為2A，具有預 設式限流保護功能。
電壓穩定度：<10-2 負載穩定度：<10-2 紋波電壓：<5mv
D單元：直流穩壓5V，電流0.5A
E單元：交直流電壓0～240V連續可調，電流2A
F單元：220V電壓輸出，供外接儀器使用。
3、單次脈沖源：每次均可輸出一對正負脈沖
4、函數信號發生器：輸出正弦波、矩形波、三角波
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。
4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
6）頻率計最高測量范圍100MHz，自動換檔。
7）單次脈沖源：沒按下一次按鈕產生正負脈沖各一組5、音頻功率放大器：輸入音頻電壓不低于10mv，輸出功率不小于1W，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用。
5、絕緣電阻：>5MΩ
6、漏電保護：漏電動作電流≤30mA
四、結構與配備
1、實驗桌鐵質雙層亞光噴塑結構，桌子中間是抽屜，放置常用工具，桌子下部左右是元件儲存柜，放置實驗元器件。1臺學生實驗桌，一臺兩座，桌子外形尺寸：160×70×80cm。桌中央配置通用九孔電路板(尺寸：35×90cm )，根據實驗電路在其上任意拼插元件盒成實驗電路，元件盒盒體透明直觀，內裝元件一目了然，盒蓋印元件符號，盒蓋與盒體結合采用較科學的壓卡式結構，維修拆裝方便。每張臺桌配有一粒膠皮板，保護通用底板與桌面（如需在桌上放置電動機、焊接等）。
2、實驗臺鐵質雙層亞光噴塑結構，后開門，便于維護，學生實驗桌配1臺。
五、實驗項目
（1）電工實驗
1．電工測量?jī)x表的使用
2．常用元件的識別與檢測
3．線性元件與非線性元件的伏安特性
4．電源的外特性
5．電位值、電壓值的測定
6．電流表和電壓表的擴程
7．基爾霍夫定律的驗證
8．驗征楞次定律
9．迭加原理與互易定理的驗證
10．戴維南定理與諾頓定理的驗征
11．電壓源與電流源的等效變換
12．受控源特性的研究
13．一階電路實驗
14．二階電路的過渡過程
15．研究LC元件在直流和交流電路中的特性
16．負載獲得最大功率的條件
17．交流電路參數的測量
18．正弦交流電路中RLC元件的特性
19．RL及RC串聯電路實驗
20．RLC串聯諧振電路
21．日光燈電路的連接及功率因數改善
22．三相負載的星、三角接法
23．三相電路及功率的測量
24．R-C選頻網絡的研究
25．二端口網絡研究
26．單相變壓器實驗
27．互感電路實驗
28．三相異步電動機的使用與起動
29．三相電動機繼電接觸控制的基本電路
30．三相電動機Y一△起動控制實驗
31．三相電動機的順序控制實驗
32．三相電動機能耗制動控制實驗
利用上述32項實驗的元器件也可完成下面電路實驗 ：
33．最簡單的電路
34．電路中各點電位與參考點的選擇
35．電阻的串聯
36．電阻的并聯
37．電阻的混聯
38．電阻分壓器電路
39．全電路歐姆定律
40．電橋的應用與平衡條件
41．節點電壓法
42．回路電壓法
43．支路電流法
44．RCL并聯電路
45．串聯電路
46．變壓器結構及工作原理
47．基爾霍夫第一定律
48．基爾霍夫第二定律
49．日光燈電路原理
50．?dāng)U大電壓表量程
51．?dāng)U大電流表量程
52．RC電路的過度過程
53．RL過渡過程
54．電容的串聯電路
55．電容的并聯電路
56．電容器的充放電
57．電容器在交直流中的作用
58．條形磁鐵在線圈中的運動
59．電容的混聯
60．純電阻、電感、電容電路
61．磁耦合線圈的順串
62．磁耦合線圈的反串
63．歐姆表的工作原理
64．雙聯開關二地控制
65．用示波器觀察磁滯回線
66．磁路歐姆定律
67．兩線圈的互感及同名端
68．互感耦合
69．提高功率因數的方法
70．單相電路功率的測量
71．收錄機電源電路
72．濾波電路
73．電阻與溫度的關系:用伏安法測出燈絲
在不同電壓下的阻值。
74．三相異步電機閘刀控制正轉實驗
75．具有過載保護的控制線路
76．按鈕控制的正反轉控制線路
77．接觸器控制星一三角降壓起動控制線路
六、 配置清單（每臺）
電工透明創新實驗?zāi)K名稱 |
型 號/規 格 |
數 量 |
備 注 |
電 阻 |
0.5Ω |
1 |
1/2W |
電 阻 |
5.1Ω |
1 |
1/2W |
電 阻 |
100Ω |
2 |
1/2W |
電 阻 |
200Ω |
1 |
1/8W |
電 阻 |
300Ω |
1 |
1/8W |
電 阻 |
330Ω |
2 |
1/8W |
電 阻 |
430Ω |
1 |
1/8W |
電 阻 |
510Ω |
1 |
1/8W |
電 阻 |
680Ω |
2 |
1/8W |
電 阻 |
820Ω |
1 |
1/8W |
電 阻 |
1K |
2 |
1/8W |
電 阻 |
1.5K |
1 |
1/8W |
電 阻 |
2K |
2 |
1/8W |
電 阻 |
10K |
1 |
1/8W |
電 阻 |
13K |
1 |
1/8W |
電 阻 |
39K |
2 |
1/8W |
電 阻 |
100K |
1 |
1/8W |
電 位 器 |
470Ω |
1 |
1/2W |
電 位 器 |
1K |
2 |
1/2W |
電 位 器 |
4.7K |
1 |
1/2W |
電 位 器 |
10K |
1 |
1/2W |
電 位 器 |
100K |
1 |
1/2W |
電 位 器 |
470K |
1 |
1/2W |
電解電容 |
47μF |
2 |
16V |
電解電容 |
220μF |
1 |
35V |
電解電容 |
470μF |
1 |
35V |
瓷片電容 |
0.01μF |
1 |
63V |
瓷片電容 |
0.1μF |
1 |
63V |
瓷片電容 |
2μF |
1 |
250V |
三 極 管 |
3DG6 |
2 |
|
二 極 管 |
4007 |
2 |
|
二 極 管 |
2AP9 |
1 |
|
指示燈(信號燈) |
6V 0.1A |
1 |
|
開 關 |
|
4 |
|
變 壓 器 |
220/6V.6V |
1 |
8W |
電 感 |
8Ω |
1 |
|
電 感(鎮流器) |
8W |
1 |
|
日光燈管 |
8W |
1 |
|
日光燈座 |
|
2 |
|
起 動 器 |
|
1 |
|
燈 泡 |
220V/15W |
12 |
自備 |
燈 座 |
|
12 |
|
條形磁鐵 |
|
1 |
|
原副線圈 |
|
1 |
|
集成運放 |
UA741 |
2 |
|
集 成 座 |
14腳 |
1 |
|
直流電表 |
5MA |
1 |
|
直流電表 |
50MA |
3 |
|
直流電表 |
±100UA |
1 |
|
直流電表 |
15V |
1 |
|
交流電表 |
500MA |
3 |
|
交流接觸器 |
CJX2-0910 |
4 |
|
按鈕﹣綠 |
LA19﹣11 |
2 |
|
按鈕﹣紅 |
LA19﹣11 |
4 |
|
三相閘刀 |
HK8﹣16/3 |
1 |
|
熱繼電器 |
R16B-20/3 |
2 |
|
時間繼電器 |
ST3PA-B/380V（0-60S） |
1 |
|
電 動 機 |
△接 380V |
1 |
180W |
工 具 |
產品名稱 |
型號 |
數量 |
|
萬 用表 |
MF47 |
1 |
|
尖 嘴 鉗 |
|
1 |
|
螺 絲 刀 |
|
3 |
|
剝 線 鉗 |
|
1 |
|
連 接 線 |
|
若 干 |
|
工 作 臺 |
產品名稱 |
型號 |
數量 |
|
實 驗 臺 |
|
1臺 |
|
桌 子 |
|
1張 |
|
凳 子 |
|
2張 |
|
防 腐 皮 |
|
1塊 |
|
