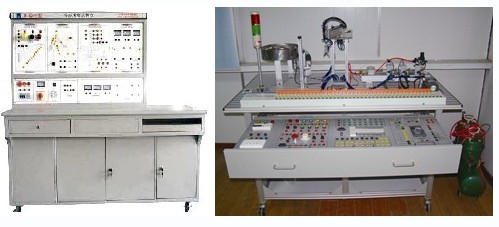

| JG-AQYD1型 安全用電實訓臺 技術性能
1 、工作電源：三相五線， AC380V ± 10 ％， 50HZ
2 、功率： Pmax 小于 300W
3 、環境溫度：－ 30 ℃ -40 ℃ ；相對濕度：≤ 90 ％
4 、重量： 80kg
5 、外形尺寸： 1700mm × 750mm × 1500mm
四、實驗項目
1. 兆歐表的使用 2. 接地電阻測試儀的使用 3. 電流感知實驗 4. 模擬人體阻抗實驗 5. 模擬人體跨步電壓觸電實驗 6. IT 系統絕緣監視模擬實驗 7. 特低安全電壓的認識實驗 8. 安全隔離變壓器的認識及安全原理實驗 9. 電網 IT 系統模擬實驗 10. 電網 TT 系統模擬實驗 11. TN 系統模擬實驗 12. TN 系統電網設備接地部分設備接零危害模擬 13. TN 系統零線斷線與設備漏電模擬 14. TN 系統零線斷線與不平衡負荷模擬
15. 等電位連接模擬實驗 16. 漏電保護器原理模擬實驗 安全標志牌的認識實驗
JG-
806
光機電一體化實訓考核裝置
整體配置
該裝置的整個系統為模塊化開放式平臺，配置有可編程控制器（ PLC ）、變頻器裝置、氣動裝置、傳感器、機械手、自動裝料機構、上料檢測、送料傳動和分揀進倉裝置等實驗機構。實訓模塊可根據不同的實訓要求進行組合；同時學校還可以根據教學需要，配置不同品牌的（ PLC ）模塊和變頻器模塊，也可以增加其他實訓模塊。
為安全考慮整個系統的鏈接與接線方式全部采用安全導線接插件。系統的控制部分采用可編程控制器（ PLC ），執行機構由機械手傳感器－氣動電磁閥－氣缸構成的氣壓驅動裝置，實現了兩個系統自動運行，并完成物料的分揀進倉。
3 、 實訓項目
1 、自動檢測技術使用實訓
2 、氣動技術應用實訓
3 、可編程控制器編程實訓
4 、電氣控制電路實訓
5 、變頻器應用實訓
6 、自動控制技術教學與實訓
7 、機械系統安裝和調試實訓
8 、系統維護與故障檢測實訓
4
、 技術參數
1 、交流電源：三相 AC 380V ± 10 ％ 50 Hz
2 、溫度： -10 ℃ ～ 40 ℃ ；環境濕度：≤ 90 ％（ 25 ℃ ）
3 、外形尺寸：長×寬×高 = 1400mm × 740mm × 1300mm
4 、整機消耗：≤ 1KVA
5 、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
|
