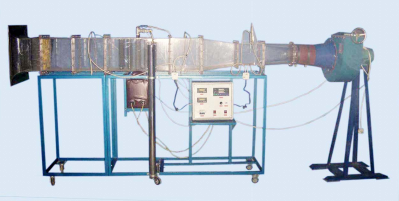

JGRQC—04 強迫對流翅片管簇管外放熱和阻力測試裝置

一、 功能：

該裝置可熟練實驗原理和實驗裝置，學習正確使用測溫度、測流速、測熱量、測壓差等儀表。測取管外放熱和阻力的有關實驗數據，用威爾遜方法整理實驗數據，求得管外放熱系數，同時將阻力數據整理成無因次關聯式的形式。對實驗原理，實驗方案和實驗結果進行分析和討論。

二、 配置：

有機玻璃實驗風洞（入口段、整流段、平穩段、前測量段、工作段、后測量段、收斂段、測速段、擴壓段組成）、實驗熱管及翅片管、加熱裝置（加熱水箱、加熱管、冷凝水計量）、離心風機、電機、調壓器、測試儀表（智能測溫表、數顯電壓、數顯電流、溫度切換，均安裝在一電控箱中）、空氣流量測速測量（畢托管、壓力計）。

三、 技術參數：

壓力測量： 0～60mmH 20 溫度測量：0～100℃ 測量功率：0～2KW

電源：三相四線：380V 功率：5KW

外形尺寸：4500×600×1600（mm）

重量：200㎏

工作環境：常溫
