JGDB-01A 齒輪范成儀

簡介：本齒輪范成儀產品用于機械原理（機械設計基礎）課程開設的“漸開線齒輪范成實驗”，理解漸開線齒輪輪廓形成過程和范成法加工原理，掌握漸開線產生根切和避免根切的方法，演示刀具變位對位齒形變化及對齒輪各參數的影響。

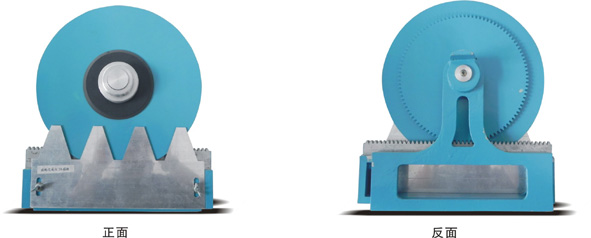

產品參考圖片：

主要功能：JGDB-01A 齒輪范成儀

功能及特點
本齒輪范成儀產品用于機械原理（機械設計基礎）課程開設的“漸開線齒輪范成實驗”，理解漸開線齒輪輪廓形成過程和范成法加工原理，掌握漸開線產生根切和避免根切的方法，演示刀具變位對位齒形變化及對齒輪各參數的影響。
主要參數
1、 配模數m=8 m=20齒條插齒刀各一把
2、 外型尺寸：330x310x110同一模數m=2兩扇形齒輪（Z1=135,Z2=80）
說明：齒輪范成儀同一齒輪的加工工具可加工不同齒數的齒輪。齒輪范成儀在人機的基礎上進行精心設計大方美觀。齒輪范成儀制作材料除加工插齒刀 工 具外全部采用鋁合金制作。
