JG-QG05B 鉗工操作臺 (4工位)
鉗工實訓室主要是為機械類、電類和非機類等專業學生提供機械基礎加工操作實習和訓練的重要場所。主要目的是培養學生進行傳統機械加工、現代機械加工技術的能力，提高新技術、新方法、新器件的應用水平，加強工程實踐能力和創新能力的培養。同時也為各院（系、中心）相關專業的課程設計、畢業設計和學生科技創新活動等提供機械零件的加工、裝配等。
鉗工實訓室開設的實訓項目：劃線﹑鏨削加工﹑鋸削加工﹑銼削加工﹑鉆孔﹑锪孔﹑攻絲及套絲﹑工件制作等。通過鉗工實訓使學生掌握一定的鉗工操作技能，掌握簡單零件的加工工藝及相關設備和工量具的使用。同時了解安全文明生產的基本常識及生產企業中的規章制度要求。體現理論聯實踐，加強實際操作能力和職業道德的培養。為學生進一步學習專業課及從事與機械相關的設計﹑制造﹑維修保養打下良好的基礎。

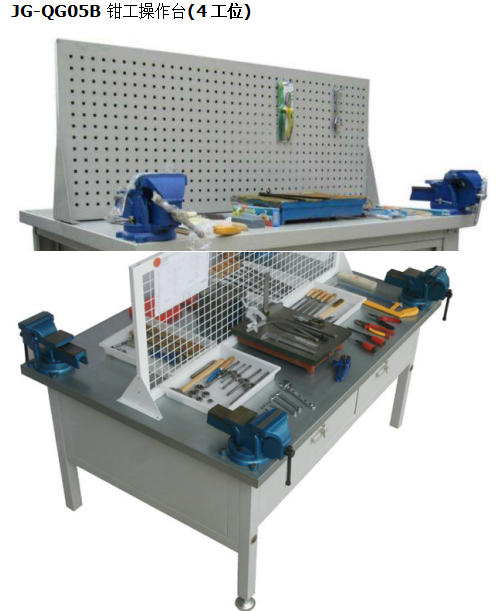

產品參考圖片： JG-QG05B 鉗工操作臺 (4工位) 教室布置圖
鉗工操作臺是為了配合技校、職業學校、勞動培訓中心、大中專院校課程中的技能訓練要求，從產品的安全保障、學教管系統配套、標準化生產、成熟可靠性、運輸安裝組合等多方面出發，精心設計而成。
鉗工操作臺具有以下性能優點：
1、鉗工操作臺采用標準的組合式拆裝結構、構件互換一致性好。具有雙面四工位、四個大容積的暗鎖抽屜、可調重型墊腳。以利于運輸、安裝、存儲放置、適應于各種不同實訓場地。
2、鉗工操作臺采用重型復合桌面，總厚度40mm（表面采用1.2mm亞光鍍鋅鐵板，中間采用38mm實木復合板芯，底面采用板防火貼面板，經過60噸壓力機膠合定型而成）。具有臺面平整、抗劃傷、防銹、承重性好、防震，噪音低等優點。
3、鉗工操作臺組合構件，采用50×50mm方鋼管及1.2mm鐵板焊接而成。表面經過磷化、噴塑處理。美觀大方，經久耐用。
4、鉗工操作臺它可配備本公司推出的專用工具材料貨架及各種工具分類盒，對實訓工具、量具、材料進行規范化管理。
5、鉗工操作臺它可選配《實訓室管理制度》、《工作規范》、《安全操作規程》等各種掛板，對鉗工實驗室人員及設備的安全教育與宣傳。
6、鉗工操作臺它可選配相關的教學視頻，協助教學培訓。
鉗工桌性能參數：
鉗工桌外形尺寸：長1600 × 寬1100 ×高800 mm
隔離網幅面尺寸：長1570 × 高540 mm
抽屜內容積：寬440 × 高200 × 深440 mm 4只 桌面厚度：40mm
鉗工是機械產品生產中應用最廣泛的工種之一。如：機械產品的裝配，調試，安裝，維修。因此，它是各大院校、技校中專不可缺少的實訓設備。通過它可以使學生熟悉各種工具的使用；掌握鋸、銼、鑿、劃線、測量、鉆孔、攻絲、套絲、裝配刀;刃磨等各種鉗工的基本技能；提高學生的鉗工工藝水平。
鉗工實驗室（一張桌4座/組）每組詳細配置如下：
序號 |
名 稱 |
規 格 |
單位 |
數 量 |
備注 |
1 |
拆裝型四工位鉗工桌 |
1600×1100×800 |
張 |
1 |
噴塑鋼結構、鍍鋅鋼板桌面
M10×120馬車螺絲=8×1=8只 |
2 |
工位隔離及工具圖紙掛網 |
1570×540 |
張 |
1 |
配支架2只、磁鐵10只 |
3 |
臺虎鉗 |
5寸 |
臺 |
4 |
|
4 |
鋼鋸架 |
|
把 |
4 |
|
5 |
圓銼刀 |
8寸、12寸 |
套 |
2 |
配銼刀柄各1只 |
6 |
半圓銼刀 |
8寸、12寸 |
套 |
2 |
配銼刀柄各1只 |
7 |
扁銼刀 |
8寸、12寸 |
套 |
2 |
配銼刀柄各1只 |
8 |
方銼刀 |
8寸、12寸 |
套 |
2 |
配銼刀柄各1只 |
9 |
三角銼刀 |
8寸、12寸 |
套 |
2 |
配銼刀柄各1只 |
10 |
劃線平臺（板） |
300×400mm |
塊 |
2 |
|
11 |
榔頭 |
1p |
把 |
4 |
|
12 |
圓規 |
6寸 |
把 |
4 |
|
13 |
寬座直角尺 |
200×125mm |
把 |
4 |
|
14 |
鋼直尺 |
150 mm |
把 |
4 |
|
15 |
劃針（鎢鋼頭） |
長120 |
支 |
4 |
|
16 |
內外卡鉗 |
6寸 |
套 |
2 |
|
17 |
三角刀 |
6寸 |
把 |
4 |
|
18 |
鏟刀 |
450 mm |
把 |
2 |
|
19 |
油石 |
|
塊 |
2 |
|
20 |
絲錐 |
M6、8、10、12、14 |
套 |
2 |
|
21 |
圓板牙 |
M6、8、10、12、14 |
套 |
2 |
|
22 |
鑿子（扁）（尖） |
13×260 6×260 |
套 |
2 |
|
23 |
什錦銼 |
一組 |
套 |
2 |
|
24 |
手虎鉗 |
40 mm |
臺 |
2 |
|
25 |
鋼鋸條 |
|
盒 |
2 |
|
26 |
活動扳手 |
200×24 8寸 |
把 |
4 |
|
27 |
鋼絲鉗 |
8寸 |
把 |
4 |
|
28 |
一字螺絲刀 |
4寸 |
把 |
4 |
|
29 |
十字螺絲刀 |
4寸 |
把 |
4 |
|
30 |
呆扳手 |
8、10、14 |
套 |
2 |
|
31 |
鐵皮剪刀 |
|
把 |
2 |
|
32 |
絲攻扳手 |
|
把 |
4 |
|
33 |
扳牙扳手 |
|
把 |
4 |
|
34 |
尖嘴鉗 |
6寸 |
把 |
4 |
|
35 |
銅絲刷 |
|
把 |
2 |
|
|
