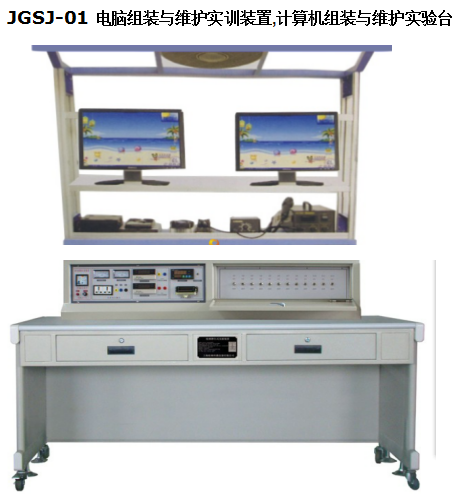

JG SJ-01 電腦組裝與維護實訓裝置,計算機組裝與維護實 驗臺

主要功能：

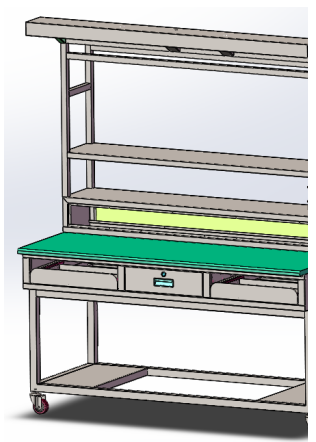

(參考圖)

一、整體功能要求
1.實訓工作臺
計算機組裝與維護實訓裝置要求采用雙工位結構設計，共兩層，其中第一層可放置維修工具、套件、儀器儀表；第二層可放顯示器，頂部設有30W日光燈一盞和風扇一臺。實訓臺設有一個抽屜、兩個鍵盤托架、兩個主機柜，下方設有四個剎車的萬向輪。
電源控制屏為鐵質雙層亞光密紋噴塑結構，鋁面板。主要提供16路交流電源插座接口、漏電保護器、供電指示，可為各種儀器和設備提供工作電源。
2.輸入電源：單相三線～220V±10% 50Hz；整機容量：＜800VA；外形尺寸1600mm×800mm×2000mm；安全保護：動作電流≤30mA、動作時間≤0.1s
3.工具套件
提供數字式萬用表、尖嘴鉗、斜口鉗、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、小鑷子、毛刷、吸錫網線、多功能鉗、工具包、恒溫電烙鐵、熱風臺等常用工具。
4.電腦故障診斷卡：具有主機故障診斷（PCI接口）、VGA信號發生、鍵盤檢測、音頻信號發生、電腦網線接口檢測、直流電源適配器檢測、電腦主機漏點檢測等功能。
5.PCI-E主板檢測卡:自動識別接口類型。支持總線多：PCI、PCI_E、miniPCI_E、LPC。
