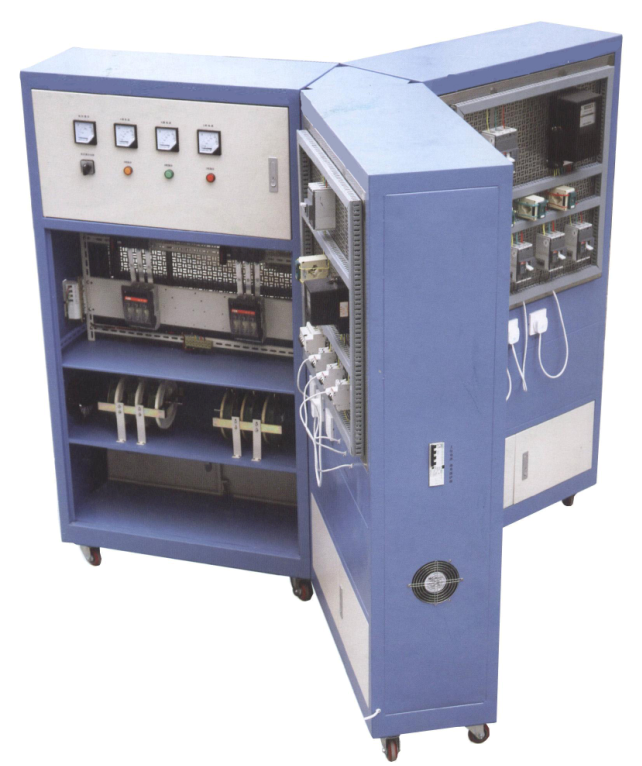

內線安裝工實訓裝置(高、中級)
主要功能： JG DAZ-01內線安裝工實訓裝置(中級) 內線安裝工實訓裝置
一、概 述：本實訓考核設備根據勞動和社會保障部職業/工種資格（標準）《內線安裝工》實訓考核要求設計，能夠完成多種技能訓練。主要完成照明設備及線路、電動機、低壓配電裝置、接戶進戶和量電裝置、常用機械電氣部分的安裝，以及室內用電設備的故障分析處理，電動機軸芯的檢查和動力機械電氣部分的故障分析。既適用于職業院校相關專業人員的崗位技能培訓，也能作為各級部門技能培訓和職業技能鑒定中心相關工種鑒定考核。
二、特 點
1. 真實性強：裝置元件布置、開關操作都參考了工程實際，為各專業崗位創造真實的實訓環境
2. 模塊化設計：各個實訓內容按模塊進行設計。
三、技術性能
1. 輸入電源：AC 380V±10% 50Hz
2. 工作環境：溫度-10 ℃ ～+50 ℃ 相對濕度＜85%（25 ℃ ）海拔＜4000m
3. 裝置容量：＜1.5kVA
4. 外形尺寸：1800mm×1700mm×500mm
四、實訓項目
1.照明配電盤內電器安裝
2.動力配電板制作
3.低壓配電屏一次設備安裝
4.室內硬母線大街制作
5.磁力起動器安裝
6.單回路動力箱安裝
7.交流接觸器可逆控制操作箱安裝
8.便攜式配電箱制作安裝
JG DAZ-02內線安裝工實訓裝置（高級）
一、概述：
內線安裝工實訓裝置（高級）根據勞動和社會保障部職業/工種資格（標準）《內線安裝工》高級考核要求設計，能夠完成多種技能訓練。主要完成電動機、低壓配電裝置、接戶進戶和量電裝置、常用機械電氣部分的安裝，以及室內用電設備的故障分析處理和動力機械電氣部分的故障分析。既適用于職業院校相關專業人員的崗位技能培訓，也能作為各級部門技能培訓和職業技能鑒定中心相關工種鑒定考核。
二、特點
1.真實性強：裝置元件布置、開關操作都參考了工程實際，為各專業崗位創造真實的實訓環境；
2.模塊化設計：各個實訓內容按模塊進行設計
三、技術指標
1.輸入電源：AC380V±10% 50HZ
2.工作環境：溫度－10 ℃ ～+50 ℃ 相對濕度＜85%（25 ℃ ）海拔＜4000M
3.裝置容量：＜1.5KVA
4. 外形尺寸：1800mm×1700mm×1500mm
四、實訓項目
1.單項操作
（1）低壓配電屏一次設備安裝和調試
（2）磁力起動器安裝和調試
2. 多項操作
（1）單回路動力箱安裝和調試
（2） 交流接觸器可逆控制操作箱安裝調試
（3） 二次回路操作箱接線安裝和調試
（4） 具有運行位置指示單回路動力控制箱安裝和調試
（5） 具有運行位置指示式異步電動機操作箱安裝和調試
（6） 動力控制箱內保護、控制、測量設備安裝和調試
（7） 具有過流保護的動力控制箱設備安裝和調試
（8） 室內配電故障處理
（9） 簡單動力控制箱故障處理
（10）三相異步電動機安裝起動
3. 綜合操作
（1）便攜式配電箱制作安裝和調試
|
