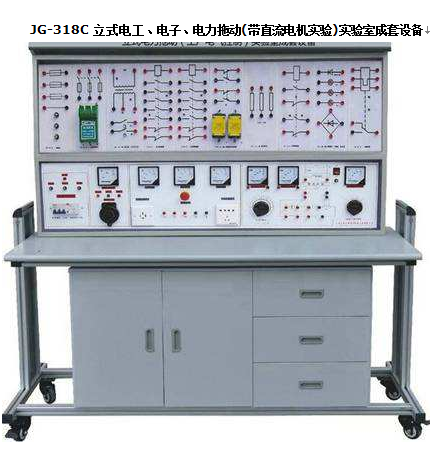

JG-318C 立式電工、電子、電力拖動 ( 帶直流電機實驗 ) 實驗室成套設備

立式電工、電子、電力拖動 ( 帶直流電機實驗 ) 實驗室成套設備是在 “JG-318B 立式電工、電子、電力拖動實驗室成套設備 ” 的基礎上增加了直流電機調速環節， 0 ～ 220 Ｖ直流電機實驗電源，直流實驗電機，實驗單元板等，除能完成前者全部實驗內容外，能完成教學大綱要求的基礎直流電機實驗。該設備研制成功，解決了廣大學校直流電機實驗元器件難以購置、難以管理、難以開出實驗課的煩惱。該設備實驗時動腦動手能力強，實驗方便、快捷，實驗臺整體結構緊湊，外形美觀大方、組裝方便等特點，其是各類高等院校、中專、技校和職業學校電工、電子、電力拖動教學設備理想換代產品。

主要功能： JG-318C 立式電工、電子、電力拖動 ( 帶直流電機實驗 ) 實驗室成套設備

一、結構 :

1 、實驗桌 : 系三聚氰胺飾面板制成，。尺寸 :146×68×85cm

(1) 通用電路板 : 固定在實驗桌桌面上，在其上作電子實驗

(2) 抽屜 : 左右各 l 個，放置常用工具。

(3) 元件儲存柜 : 放置元件

2 、電子元件盒 : 裝有電子元件透明盒體 ( 見彩圖 ) ，在通用電路扳上拼插實驗電路。

3 、日光燈 :40W ，用于日光燈電路及功率因數改善實驗。

4 、控制柜 : 尺寸 :144×30×26(cm)

主要構成部分 :

(1) 三相熔斷器 :

規格 : 額定電流 2A

用途 : 整個實驗臺上第一保護裝置

(2) 電流輸入指示燈 :

規格 :220V 氖泡指示燈 :

用途 : 指示三相四線電源和實驗臺通斷。

(3) 漏電保護開關 :

規格 : 三相四線制，額定電流 3A ，漏電動作 ≦ 30mA

用途 : 具有短路，過載、漏電保護，保護人身與儀器的安全

(4) 電源輸出指示 :

規格 : 紅、綠、黃三只 220 Ｖ氖泡指示燈 :

用途 : 當開關接通時，紅、綠、黃指示燈亮。

(5)3 只交流電壓表 :

規格 :0 ～ 450 Ｖ

用途 : 指示三相 0 ～ 450 Ｖ輸出電壓

(6)I/O 開關 : 控制三相電源輸出

(7) 三相電源輸出插口 : 由二組四個接線柱 U 、 V 、 W 、 N 組成三相四線制電源輸出端口。

(8) 信號源單元 : 輸出正弦波、方波、三角波三種波形。

(9) 脈沖源單元 : 輸出一組正負脈沖。

(10) 直流穩壓電源 : 輸出二路獨立連續可調的直流穩壓電源。

(11)+5V 固定穩壓電源

(12)3 ～ 24V 低壓交流電源 : 輸出 3 、 6 、 9 、 12 、 15 、 18 、 24V 低壓常用電源。

(13) 單相電源插座組

規格 : 每一插座額定電流為 2A 。

用途 : 提供國內外幾種標準的單相 220V 電源插座。

(14) 可調交流電源 :

規格 :1.5KVA 三相調壓器

用途 : 提供 0 ～ 380V 連續可調的交流電壓，同時可得到０～２４０Ｖ單相可調電源。

(l5) 交流電壓表

規格 :0 ～ 450V

用途 : 用以監測可調三相交流電源的輸出電壓。

(16) 交流電源輸出插 □:

采用接線座 : 由 4 只接線座組成可調交流電源的輸出端�！　　　　　　�

(17) 音頻放大器

（ 18 ）直流調速環節和直流電機實驗電源， Ia 、 If 指示環節。

5 、實驗屏

實驗屏由實驗單元板及鐵質噴塑框架組成。

(1) 框架 : 框架經分割成上、下兩層，設有滑道，使實驗單元盒拆裝方便，位移滑快。

(2) 實驗單元盒

14 塊電力拖動元件單元盒。單元盒面板注塑而成，背面安裝元器件，并配有塑料護罩，使學生觸及不到帶電部位。護罩與面板結合用較科學的壓卡式結構，維修拆裝方便。面板經絲印，構成不同的元器件線路符號，元器件的接線端均由面板上的接線柱引出。

配置單元盒目錄：

二、技術指標：
l、輸入工作電源:三相五線
2、輸出電源及信號:
(l)A單元:三相四線，具有固定三相380V電源和0～380V三相可調輸出口。
(2)B單元:交流3、6、9、12、15、18、24V
(3)C單元:雙路穩流穩壓電源，二路輸出電壓都為0～30V，由多圈電位器連續調節，具有預設式限流保護功能。
最大輸出電流均為2A 電壓穩定度: <10－2
負載穩定度：<10－2 紋波電壓: <5mv
(4)D單元:直流穩壓5V，電流0.5A
(5)F單元:220V電壓輸出，供外接儀器使用。
3、單次脈沖源:每次可輸出一對正負脈沖。
4、函數信號發生器（正弦波、三角波、矩形波）
（1）頻率范圍:5Hz-550KHz分五個頻段
（2）頻率指出:由Hz表直接讀出
（3）電壓輸出范圍:正弦波:5Hz-250KHz>4.5V，250KHz-550KHz>3.5V
三級衰減:0db、20db、40db、具有連續細調
矩形波: 5Hz-250KHz>4.5V，250KHz-550KHz>3.5V，幅度連續可調。
三角波:5Hz-550KHz>lV
5、音頻功率放大器:輸入音頻電壓不低于l0mV，輸出功率不小干lW，音量可調，內有喇叭，用于放大電路擴音。也可作信號尋跡儀器使用。
6、絕線電阻: >5MΩ
7、漏電保護:漏電動作電流≤30mA
三、配備（以二十四座為例）
１、實驗桌:配有12臺實驗桌（一臺二座），規格:148×68×85cm，桌面中央裝通用電路板，尺寸為90×35cm，在其上插接實驗電路，桌下部為元件儲存柜。
2、24張凳
3、控制柜:共12臺，每一張實驗桌配置1臺
4、實驗屏:共12臺，每一臺桌配置l臺
5、單元板:每臺32塊，24座配置384塊
6、12套電子實驗用的直流電表、電阻器、電容器、變壓器、二極管、三極管、集成、可控硅、傳感器等。元器件已裝在單元盒上。
7 、總電源控制臺 l 臺，分別控制 12 為實驗臺 的電源。
8 、器材 :12 只 MF-500 型萬用表、 12 臺三相異步電動機（ 0.l8KW ）， 24 把烙鐵及烙鐵架， 12 套尖嘴鉗、剝線鉗、螺絲刀， 12 只電流插頭，自鎖緊實驗連接線 480 根。
9 、用戶自備器材 :
(1) 示波器 ( 型號不限 ) ； (2) 晶體管毫伏表 ; (3) 滑線變阻器 ; (4) 功率表
三、配備 ( 以二十四座為例 ):
1 、電源總控制臺：分別控制 12 臺學生實驗臺的電源。
2 、實驗桌 : 配有 12 臺實驗桌 ( 一桌二座 ) ，規格 148×68×85cm ，桌面中央裝有通用電路板，尺寸為 90×35cm ，電子實驗在其上完成，桌下部為元件儲存柜。
3 、 24 張塑料凳
4 、控制柜 : 共 12 臺，每一桌配備 1 臺
5 、實驗屏 : 共 12 臺，每一桌配備 1 臺，在其上完成電工和電力拖動實驗。
6 、單元盒 : 每臺具備 XD-B-0l ～ XD-B-31 外 ( 見目錄 頁 ) ，增加 14 塊電力拖動元件單元盒。
7 、 12 套電子實驗用的電阻、電位器、電容，變壓器、二極管、三極管、集成、可控硅、
傳感器等。
8 、 器材 :12 只 MF47 型萬用表， 24 臺 180W 三相交流電機， 12 臺 100W 直流電機， 24 把烙鐵及烙鐵架， 12 套尖嘴鉗、剝線鉗、螺絲刀， 480 根自鎖緊疊插式連接線。
9 、用戶自備器材 : 示波器 ( 型號不限 ) ，功率表，晶體管毫伏表，滑線變阻器。
四、實驗項目 :
（ 1 ）電工實驗　

（ 2 ）電子實驗

1 ．晶體二極管的特性及檢測
2 ．晶體三極管輸入輸出特性
3 ．低頻小信號電壓放大器
4 ．直接耦合兩級放大器
5 ． RC 耦合兩級放大器
6 ．負反饋對放大器性能的影響
7 ．變壓器耦合推挽功率放大器
8 ．互補對稱推挽功率放大器 (OTL)
9 ．單相半波整流
10 ．單相全波整流
11 ．單相橋式整流
12 ．單相橋式整流濾波
13 ．單結晶體管特性
14 ．單結晶體管觸發電路
15 ．晶閘管簡單測試及可控整流電路
16 ．場效應管測試
17 ．串聯型穩壓電壓
18 ．差動放大電路的研究
19 ．集成運放參數的測試
20 ．集成運放減法電路
21 ．集成運放加法電路
22 ．集成運放積分電路
利用上述 44 項實驗元器件也可完成面實驗

（三）電力拖動實驗：
1 ．閘刀開關正轉控制線路
2 ．接觸器點動正轉控制線路
3 ．具有自鎖的正轉控制線路
4 ．具有過找保護的正轉控制線路
5 ．倒順開關控制正反轉控制線路
6 ．接觸器聯鎖的正反轉控制線路
7 ．按鈕聯鎖的正反轉控制線路
8 ．按鈕接觸器復合聯鎖控制線路
9 ．自動往返行程控制線路
10 ．接觸器控制串聯電阻降壓起動線路
11 ．時間繼電器控制串聯電阻降壓控制線路
12 ．手動 Y/ △ 降壓起動
13 ．接觸器控制 Y/ △ 降壓起動
14 ．時間繼電器控制 Y/ △ 降壓起動
15 ． QX3-13 型 Y/ △ 自動起動控制線路
16 ．半波整流能耗制動控制線路
17 ．全波整流能耗制動控制線路
18 ． C620 車床電氣控制線路
19 ．手動降壓起動
20 ．單相運行反接制動控制線路
21 ．電動葫蘆電氣控制線路
22 ． C6163 車床電氣控制線路
23 ．控制電路聯鎖控制線路
24 ．主電路聯鎖控制線路
25 ．直流電機啟動
26 ．直流電機的調速
27 ．直流電機的反轉
28 ．直流電機制動實驗
