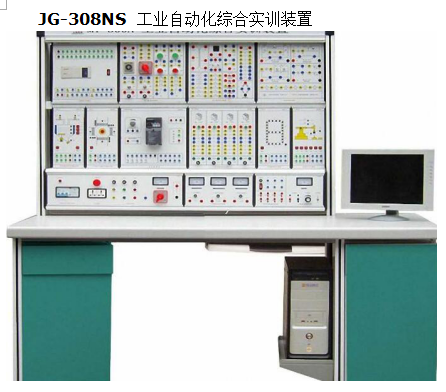

JG-308NS 工業自動化綜合實訓裝置

主要功能： JG-308NS 工業自動化綜合實訓裝置

一、工業自動化綜合實訓裝置概述
傳統的教學模式是學生在學習專業課程時往往只集中在單一的技術上，例如：電氣安裝技術、傳感器技術、電機拖動技術、PLC技術、現場總線技術等等。盡管我們已經有很好的教學和實訓條件可以滿足上述技術的教學要求。但是，在企業的生產設備中往往是將這些技術綜合運用在一起。這就要求我們應該給學生一個綜合技術環境，給學生提供一個空間，使他們在學校中就能將這些技能融會貫通，消除他們對復雜設備的恐懼感，工業自動化實訓裝置就是應這樣要求而產生的實驗平臺。
二、工業自動化綜合實訓裝置主要技術參數
工作電源：三相五線制輸入 380V±10% 50HZ
1、安全系統：具有漏電保護、裝置外殼接地保護、三相短路保護、缺相指示、軟保護、熔斷絲二級保護、急停保護等有效保護。
2、兩組直流可調穩壓源，具有短路軟截止自動恢復保護功能，有紅綠兩種發光二極管指示正負，防止實驗時將電源反接輸入。
3、0—240V交流電壓輸出，又可作雙組9V、雙組12V，雙組18V輸出。
4、正負脈沖輸出四組，邏輯測試筆輸出一組。
5、函數信號發生器輸出一組，帶有頻率計，測量范圍0-8M，六位數顯。
6、常用固定電源：+5V，±12V，24V四路，設有短路聲光報警功能，具有短路軟截止自動恢復保護功能。
三、工業自動化綜合實訓裝置實驗內容
PLC部分實驗
1、基本指令的編程
2、四節傳送帶
3、LED數碼管顯示PLC自動控制
4、步進電機的PLC控制
5、十字路交通燈的PLC控制
6、天塔之光的實驗掛箱
7、水塔自動供水的PLC控制
8、液體混合裝置的實驗
9、霓虹燈飾模擬
10、運料小車控制模擬
11、PLC的并行鏈接實驗
12、PLC的N:N實驗
典型電動機控制實訓實驗：
13、三相鼠籠式異步電動機點動和自鎖PLC控制(實物)
14、三相鼠籠式異步電動機聯動正反轉PLC控制(實物)
15、三相鼠籠式異步電動機帶延時正反轉PLC控制(實物)
16、三相鼠籠式異步電動機Y/△轉換起動PLC控制(實物)
變頻器的基本實驗
17、變頻器的認識實驗
18、變頻器的參數設定與操作
19、變頻器的面板控制
20、變頻器的電位器控制
21、變頻器的電壓控制
22、變頻器的電流控制
23、變頻器的多段速度控制電動機
24、變頻器狀態信號顯示與采集
25、三相異步電動機的開環調速實驗
26、基于PLC的變頻器的調速實驗
觸摸屏基本實驗：
27、觸摸屏認知實驗
28、觸摸屏的基本指令的演示
29、觸摸屏控制的三相鼠籠異步電機變頻調速控制
30、觸摸屏的LED數碼顯示控制
電氣的基本實驗
31、三相異步電動機點動控制和自鎖控制
32、三相異步電動機Y/△換接起動控制
33、三相異步電動機聯鎖正反轉控制實驗
34、三相異步電動機帶延時正反轉控制
35、三相異步電動機帶限位自動往返控制
36、三相異步電動機單向能耗制動控制
PLC、變頻器綜合實驗
37、PLC、變頻器的綜合實驗*
38、 PLC、觸摸屏的綜合實驗*
39、PLC、變頻器、觸摸屏的綜合實驗*
單片機部分實驗
軟件實驗：
40、軟件清零
41、拆字程序
42、拼字程序
43、數據排序
44、二進制到ASCII碼的轉換
45、二進制到BCD碼轉換
硬件基本實驗
46、 跑馬燈實驗
47、 轉彎燈模擬實驗
48、 I/O口輸入輸出實驗
49、 I/O口簡單擴展
50、 74LS138譯碼器電路
51、 繼電器控制實驗
52、 音頻控制實驗——音樂播放
53、 LED靜態顯示實驗
54、 LED動態顯示實驗
55、 定時器應用——時鐘模擬實驗
56、 中斷應用——按鍵計數實驗
57、 獨立按鍵多功能實驗
58、 矩陣式鍵盤實驗
59、 DAC0832數模轉換應用—簡易函數信號發生器（輸出三角波、方波、正弦波、斜波）
60、 ADC0809模數轉換實驗
61、 并入串出實驗
62、 串入并出實驗
63、 步進電機控制實驗
64、 直流電動機PWM調速實驗
65、 I2C總線實驗
66、 LED點陣漢字實驗
67、 計算機鋼琴實驗
68、 溫度傳感器溫度控制實驗
69、 時鐘芯片實驗（電子萬年歷）
70、 串口通信實驗
71、 密碼鎖實驗
72、 工業順序
73、 485通信
74、 ADC0832數模轉換實驗
75、 交通燈模擬實驗
76、 串行靜態顯示實驗
77、 8255 IO擴展應用一
78、 8255 IO擴展應用二
79、 8155 IO擴展應用
80、 PS2接口

四、配置清單
