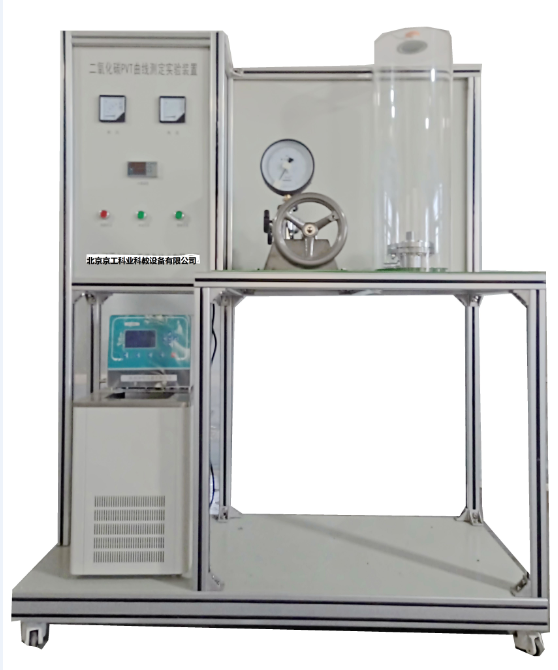

技術指標

說 明

主要配置

精密加工電鍍本體、玻璃阻容器管和玻璃水套、活塞式壓力計、超級恒溫水浴，溫度傳感器、PID調節控溫、高精度PID調壓模塊電路、高品質鋁合金型材框架。

公用設施

水：自帶蓄水箱。

電：電壓AC220V，3kW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

技術參數

•  操作條件：不大于50℃，不大于10MPa。

•  高壓容器用45號鋼一次性加工成型，表面采用鍍鉻處理。

3、玻璃毛細管：承壓≤10MPa，長度600mm。

4、玻璃夾套：帶刻度，溫度傳感器測口。

透明有機玻璃保護罩，φ250×760mm

5、活塞式壓力計： 檢驗壓力范圍0-60MPa，可設定最高壓力。

6、指針式壓力表：范圍 0-10MPa， 精度0.4%FS。

7、溫度傳感器：Pt100，顯示分度0.1℃。

8、超級恒溫水浴：無氟環保制冷，帶循環泵，溫度范圍-5～100℃，控溫精度0.1℃。

9、額定電壓：220V，總功率：3kW。

10、外形尺寸：1200×500×1700mm，外形為可移動式設計， 帶剎車輪， 高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。

11 、 工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。

測控組成

變量

檢測機構

顯示機構

執行機構

溫度

PT100鉑電阻

數字溫度控制儀

調壓模塊

壓力

壓力表

就點顯示

閥門
