流體力學綜合實驗裝置 JGKY-601
型號： JGHY-601
通過實驗，可以對流體力學的一些特點有一些直觀的認識，學會動手完成所有的步驟。了解基本原理知識。在流體力學發展中，實驗流體力學起著關鍵性的作用。一方面人們通過實驗可以仔細、反復觀測現象，以便揭示流動機理和發現流動規律；另一方面通過實驗對直接測量，可為建立模型和理論提供重要依據。

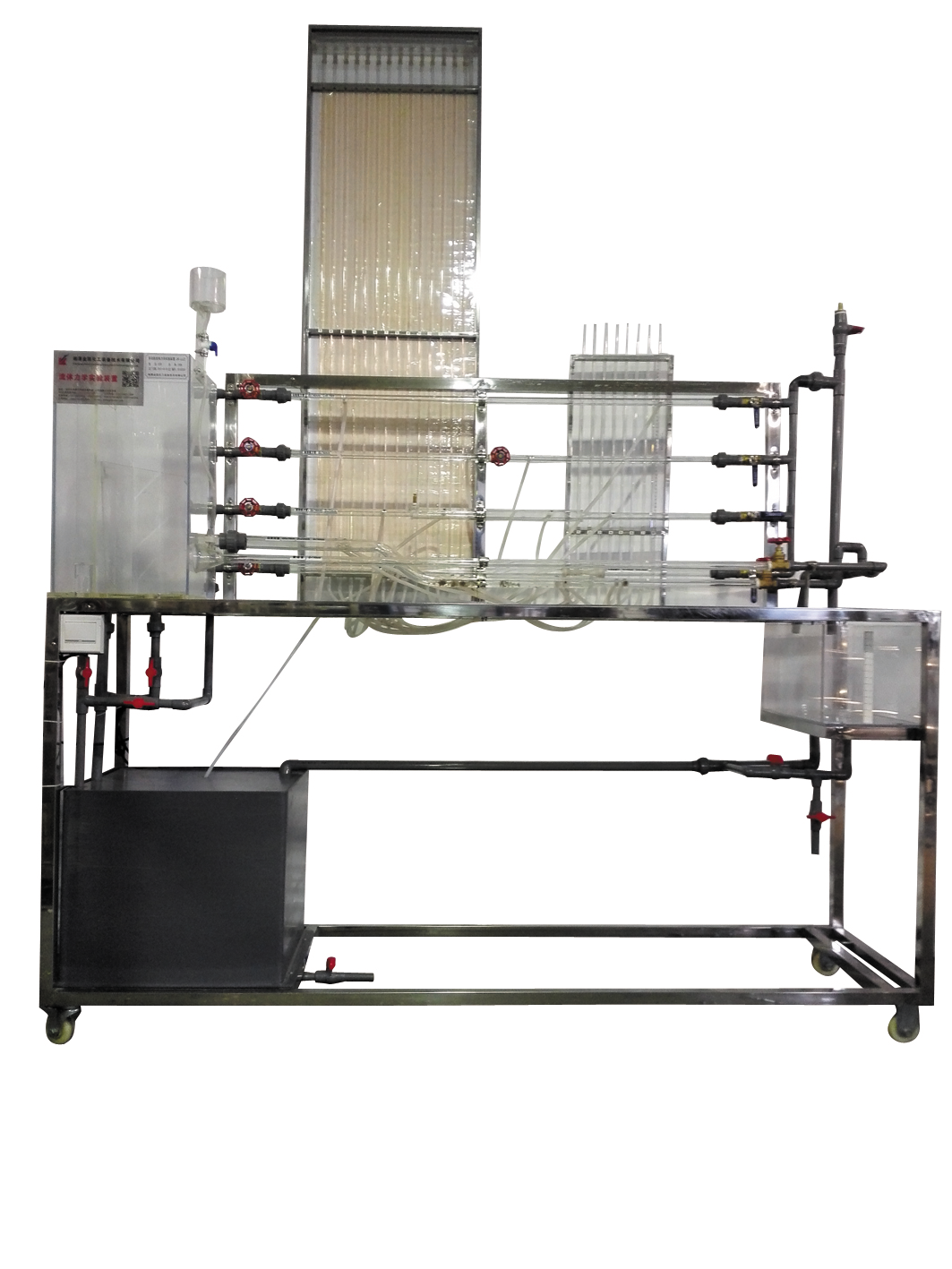

產品參考圖片：
主要功能：流體力學綜合實驗裝置 JGKY-601
設備特點：
1、本試驗臺為新型流體力學綜合試驗臺, 結構小巧,布置合理，一臺多用。
2、試驗水箱和管道采用厚壁優質透明有機玻璃管，實驗現象清晰，方便學生觀察。
3、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
4、裝置設計可360度觀察，實現全方位教學與實驗。
實驗目的：
1、適合于工程流體力學（水力學）教學實驗。
2、可做雷諾實驗、伯努利實驗、沿程阻力實驗、局部阻力實驗及文丘里流量計校核實驗。
主要配置：
雷諾實驗管、伯努利實驗管、沿程阻力管、局部阻力管、水泵、秒表、玻璃溫度計、測壓計、刻度標尺、文丘里流量計、實驗水箱、計量水
箱、蓄水箱、指示液盒、不銹鋼框架。
技術參數：
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz。 可連續操作。
2、雷諾管：長度1100mm、內徑 Φ 15mm，有機玻璃。
3、伯努利管：總長1100mm、內徑 Φ 20mm和 Φ 14mm，有機玻璃管制作，按兩點法求出各有變化點的動靜壓頭。
4、沿程阻力管：長1100mm、內徑 Φ 14mm，有機玻璃制作，兩測壓點間的距離：800mm。
5、局部阻力管：總長1100mm、內徑 Φ 14mm和 Φ 23mm，有機玻璃制作，上裝文丘里流量計、閘閥，可用來測定流體流經銅閘閥的前后壓差，以及對文丘里流量計進行校核。
6 、 實驗流量 Q=0～18 L/min ，畢 托管實驗流速： 100～200cm/s ， 最大靜壓水頭 400mmH 2 O 。
7、測壓計由22根直徑φ8mm的有機玻璃管固定在測壓架上，測壓架上粘有標尺方便讀數，壓差計內的指示液為水，無毒、操作安全。
8、 靜音環保型 水泵：揚程： 1 2 m ，流量： 1 5 L/min ，功率： 12 0W 。
9、 計量槽：容積 10L 透明有機玻璃制作，帶計量刻度。
10、實驗水箱：有機玻璃制成，容積40L，上裝指示液盒，指示液為紅墨水。
11、蓄水箱：容積約100L，PVC板焊制而成。
12、 實驗所用的流體 - 水為全循環使用設計，充分節約水資源。
13、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。
14、 外形尺寸： 1 6 00×550× 20 00mm （長 ×寬×高） ，框架 為可移動式設計， 帶腳輪及禁錮腳。
|
