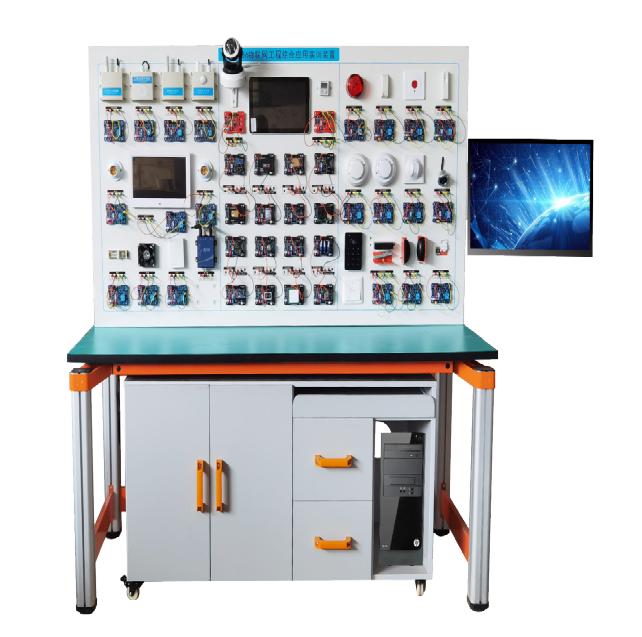

JG-IOT-TTATS 物聯網工程綜合應用實訓裝置
整體尺寸：長 1983mm* 高 1740mm* 寬 100mm
一、硬件資源
1 、核心網關區
（ 1 ） CPU ：采用目前市場上最主流的 i.MX6 處理器，具有圖像硬件加速器與原生千兆以太網， ARM® Cortex ™ -A9 架構；
（ 2 ）主頻： 1GHz ；
（ 3 ）內存： 1GB 的 DDR3 ；
（ 4 ） EMMC ： 8G ；
（ 5 ）電源管理芯片： i.MX6 專用電源管理芯片 MMPF0100F0EP ，為處理器及系統其他設備提供電源；
（ 6 ）顯示設備： 10.1 寸電容觸摸屏；
（ 7 ）接口資源： 3 個 UART 接口， 1 個用于調試終端， 2 個做其他用途；千兆以太網接口，傳輸速率： 10M/100M/1000Mb/s ； 500W CMOS 攝像頭接口，視頻解碼輸入接口； LVDS ， LCD 顯示屏接口； 4 個 USB HOST 接口， 1 個 USB OTG 接口； SD Card 接口；音頻耳機接口， MIC 接口；板載 3G ， WIFI ，藍牙模塊； ZIGBEE 模塊，用于與外部設備進行無線通訊； VGA 接口； 1 個 RS485 接口， 1 個 CAN 總線接口； HDMI 接口；板載 JTAG 調試接口；
（ 8 ）其他：板載陀螺儀傳感器；
2 、基礎實驗區
（ 1 ） Zigbee 模塊： 16 個
、標配 CC2530 模塊 16 個，內置增強型 8 位 51 單片機和 RF 收發器；
、含有豐富的 I/O 端口、內置溫度傳感器、串口、 A/D 和各種常用外圍接口等；
、符合 IEEE802.15.4/Zigbee 標準規范，頻段范圍 2045M-2483.5M ；
、無線數據傳輸速率約為 20~250 kb/s ，通訊距離在 30~300 米左右；
、具有片內 128/256K 的可編程 Flash ，和 8K 的 RAM ；
、工作電壓 2.0V-3.6V ，超低功耗，支持休眠及喚醒功能
（ 2 ）二氧化碳傳感器： 1 個
、主要芯片： LM393,MG811 二氧化碳?xì)怏w感應探頭
、工作電壓： DC5V ；
、具有 TTL 電平信號燈輸出指示，工作電壓信號燈指示；
、雙路信號輸出（模擬量信號和 TTL 高低電平信號）；
、TTL 電平輸出有效信號為低電平。（當檢測氣體濃度超過設定值時，輸出低電平時信號紅色指示燈亮，該口可直接接單片機 IO ）；
、對二氧化碳具有很高的靈敏度和良好的選擇性；
、具有長期的使用壽命和可靠的穩定性；
、快速的響應恢復特性；
、陶瓷探頭可以插拔設計，方便更換，隔熱散熱更好；
、帶溫度補償輸出，標稱溫度環境下 TCOM 輸出為 VCC/2 電壓，當環境溫度變化時，輸出電壓信號變化，溫度變化量轉換為對應電壓輸出變化量，從而通過程序補該溫度變化量，控制探頭更有效的檢測；
（ 3 ）光照強度傳感器： 1 個
、兩線式串行總線接口的數字型光強度傳感器集成電路，可以利用它的高分辨率探測較大范圍的光強度變化。
、接近視覺靈敏度的光譜靈敏度特性 ( 峰值靈敏度波長典型值 :560nm) 。
、輸出對應亮度的數字值。
、對應廣泛的輸入光范圍 ( 相當于 1-65535lx) 。
、通過降低功率功能 , 實現低電流化。
、通過 50Hz/60Hz 除光噪音功能實現穩定的測定
、支持 1.8V 邏輯輸入接口。
、無需其他外部件。
、光源依賴性弱
、可調的測量結果影響較大的因素為光入口大小。
、最小誤差變動在± 20%
、受紅外線影響小
（ 4 ）聲響 / 光敏傳感器： 1 個
、可檢測聲音和光照強度，并具有報警指示燈，可以應用在道路交通光線檢測，樓宇聲光檢測等領域。
、最大電壓 150VDC
、最大功耗 100mW
、環境溫度 -30 ℃～ +70 ℃
、光譜峰值 540nm
、亮電阻 20 ～ 30K Ω
、暗電阻 2M Ω
、相應時間：上升沿 20ms ，下降沿 30ms
|
